red-black 트리와 AVL트리가 생겨난 배경
- 이진 탐색 트리는 평균적으로 O(logN)의 삽입, 삭제, 검색 연산속도를 가진다.
- 이진 검색 트리의 구성 조건은 left < root < right이다.
- 만약 순차정렬된 데이터가 들어온다면 이진 검색트리는 위의 그림과 같이 편향트리가 될 것이다.
- 트리의 속도는 트리의 깊이에 따라 결정 되기에 편향 트리의 시간복잡도는 O(N)까지 늘어난다.
이러한 일을 방지하기 위해 균형 이진 트리가 발생하였고 이의 종류로는 red-black트리와 AVL트리가 있다.
- 이렇게 트리의 깊이가 균형이 맞게 된다면 이진 탐색 알고리즘의 속도와 비슷해져서 아주 효율적으로 사용할 수 있다.
자바에서 treeSet, treeMap이 Red-Black트리를 구현하고 있다.
red-black트리란?
red-black트리의 조건
- 1) 트리의 모든 노드는 레드 or 블랙
- 2) 루트 노드는 무조건 블랙(루트 13은 블랙)
- 3) 모든 단말노드는 블랙(Sentinel Node가 블랙인거에 유의)
- 4) 루트 노드에서 단말 노드까지 블랙의 갯수는 항상 같다.
- 그림 상 있는 NIL까지 도달할 때 보더라도
- 단말 노드 6은 블랙 노드 1을 만난다.
- 단말 노드 22는 블랙 노드 25를 만난다.
- 단말 노드 27은 블랙 노드 25를 만난다.
- 5) 레드 노드의 자식은 모두 블랙, 블랙 노드의 자식은 상관없음
red-black트리의 동작
- red-black트리도 이진 탐색 트리기 때문에 탐색, 삽입, 삭제 연산으로 동작한다.
- 탐색 연산은 변경할 필요가 없으나 삽입, 삭제 연산의 경우 균형을 맞춰주는 동작이 필요하다.
Restructuring, Recoloring 연산
- 자신(Z)과 부모 노드(V)가 레드라면

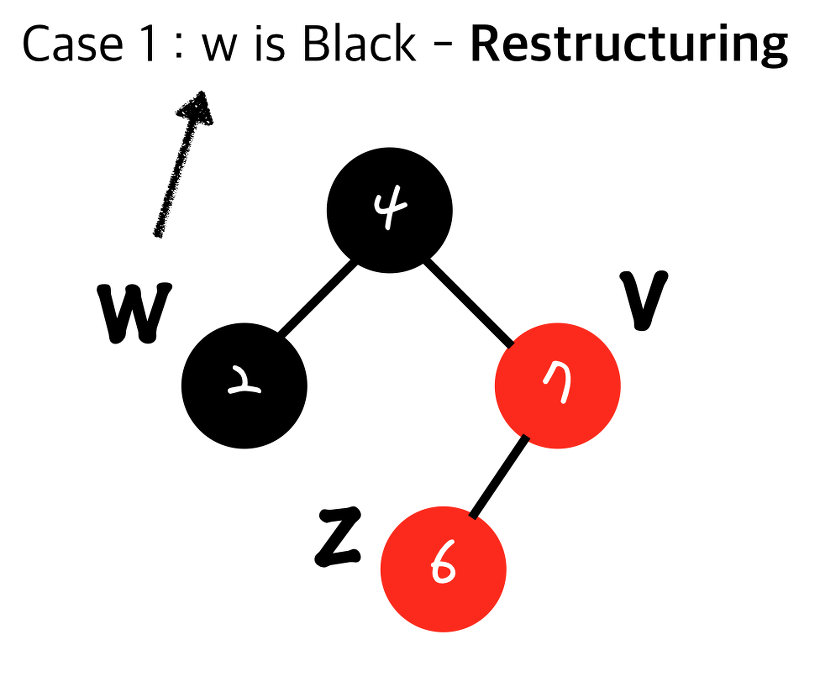

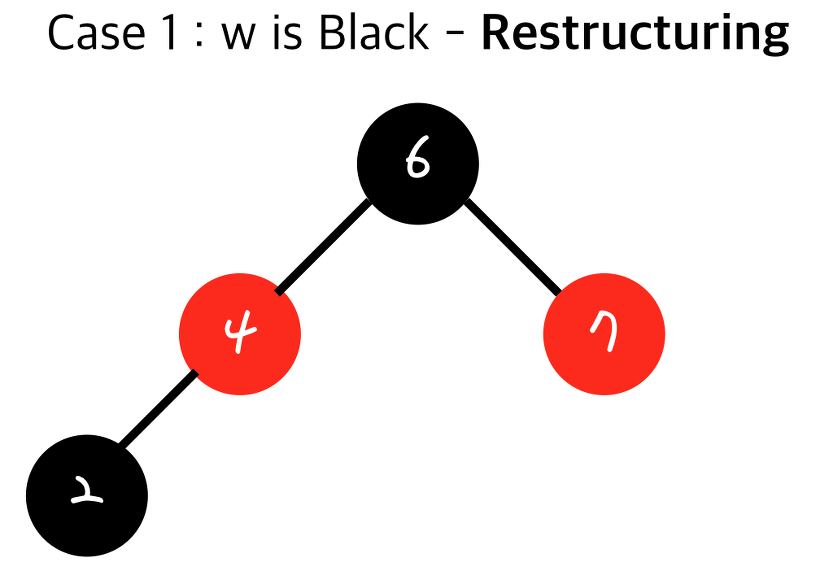

- 삼촌 노드(W)가 블랙이거나 NULL일 때 Restructuring(Rotation)
- 나(Z)와 내 부모(V), 내 부모의 부모(조상)을 오름차순으로 정렬한다.
- 무조건 가운데 있는 값을 부모로 만들고 나머지 둘을 자식으로 만든다.
- 올라간 가운데 있는 값을 블랙으로 만들고 그 두 자식들을 레드로 만든다

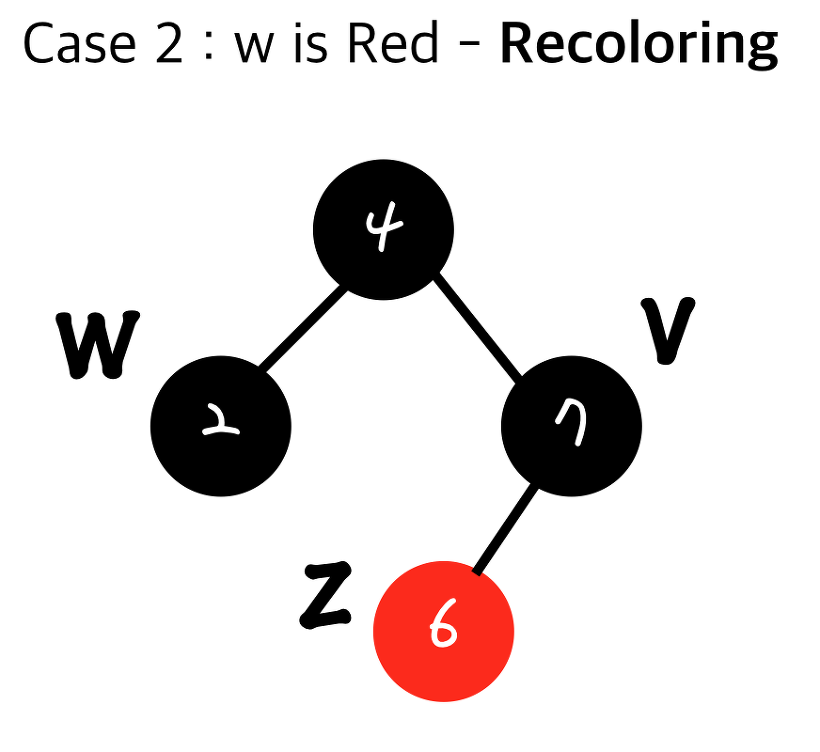

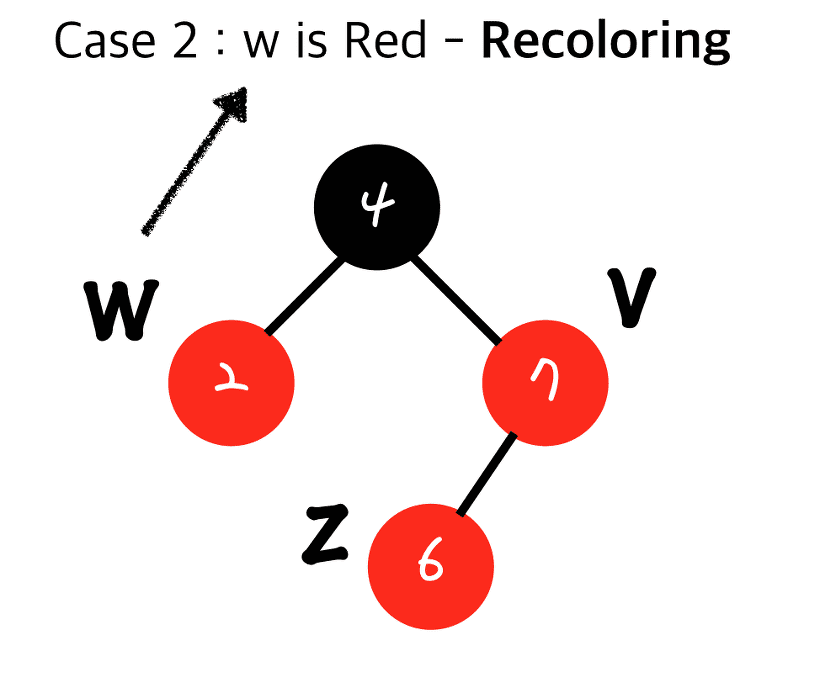

- 삼촌 노드(W)가 레드일 때 Recoloring
- 삽입된 노드(Z)의 부모와 삼촌(W)을 블랙으로 색을 변경하고 부모의 부모(조상)노드를 레드로 만든다.
- 내 부모의 부모(조상)노드가 root가 아니었을 시 더블 레드가 다시 발생할 수 있다.
- 삼촌 노드(W)가 블랙이거나 NULL일 때 Restructuring(Rotation)
red-black 트리 예제(첫번째 블로그가 더 이해하기 쉬움)
- https://nesoy.github.io/articles/2018-08/Algorithm-RedblackTree
- https://zeddios.tistory.com/237
red-black 트리의 시간 복잡도
| 연산 | 평균 | 최악 |
|---|---|---|
| 공간 | O(N) | O(N) |
| 탐색 | O(logN) | O(logN) |
| 삽입 | O(logN) | O(logN) |
| 삭제 | O(logN) | O(logN) |
red-black 트리 정리
- ※red-black 트리는 이진 탐색 트리에서 삽입/삭제 연산에, 이런 균형을 잡는 Restructuring, Recoloring 연산을 전 노드에 대해 재귀적으로 수행하는 과정을 추가하는 트리이다.
AVL트리란?
- 이진 탐색 트리를 기본으로 하며 트리의 균형이 깨질 때 4가지 회전을 통해서, 스스로 균형을 유지하는 트리이다.
AVL트리의 4가지 회전 연산
1) LL회전

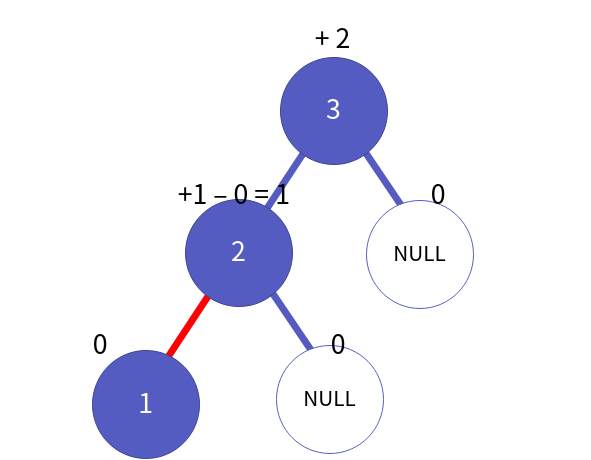

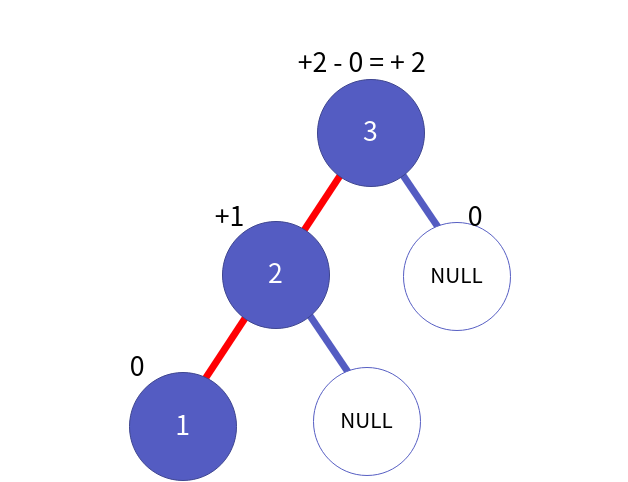

- LL회전 LL상태에서 발생한다. 위와 같은 트리가 존재할 때 루트 노드 기준으로 왼쪽의 높이는 2, 오른쪽의 높이는 0이다.
- 또한, 루트 노드의 왼쪽 자식 노드 기준으로는 왼쪽 높이는 1 오른쪽 높이는 0
즉, 루트 노드 기준으로 왼쪽 높이 - 오른쪽 높이 > 1, 왼쪽 자신 노드 기준에서 또, 왼쪽 높이 > 오른쪽 높이인 상태를 LL상태라고 한다.

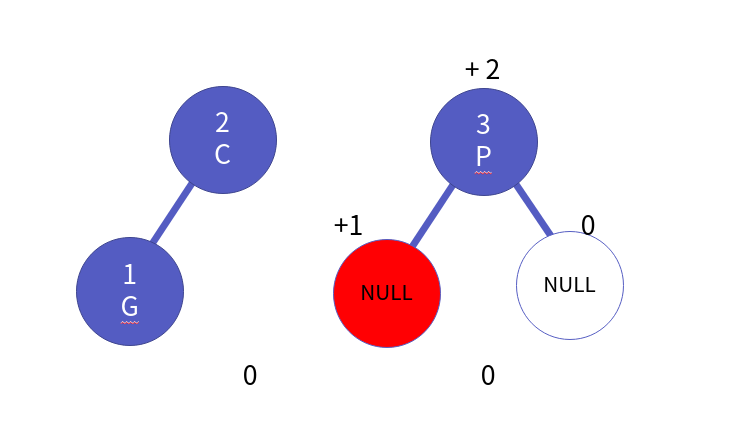

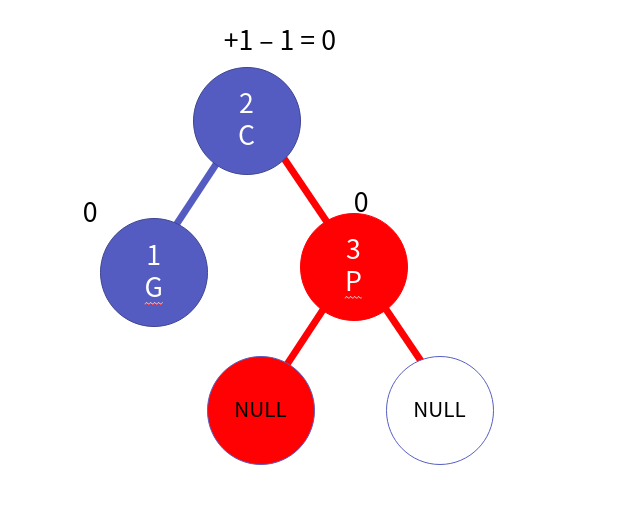

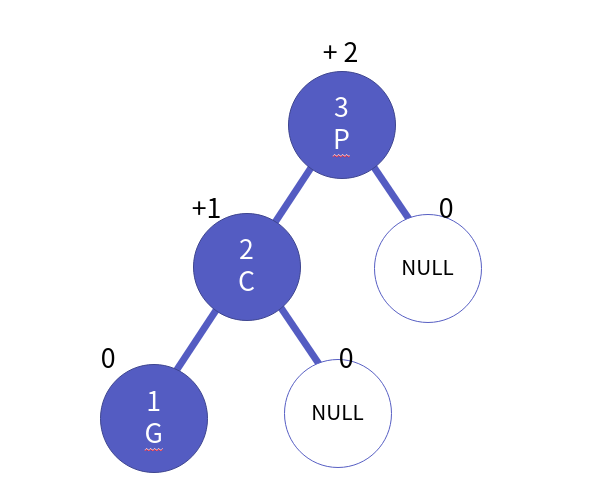

- 이 상황에서 LL회전은 다음과 같이 일어난다. 먼저 루트 노드를 p, 왼쪽 자식 노드를 c, 그 노드의 왼쪽 자식 노드를 g라고 가정하자.
- 먼저 부모 노드 p의 왼쪽 자식 노드를, 자식 노드 c의 오른쪽 자식 노드로 바꾼다.
- 자식 노드였던 c의 오른쪽 자식 노드를 부모 노드 p로 하면 균형이 잡혀지게 된다.
2) RR 회전

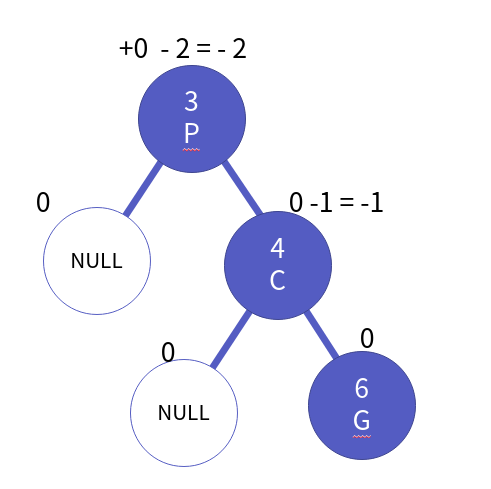

- RR회전은 RR상태에서 발생한다. 위와 같은 트리가 존재할 때 루트 노드 기준, 오른쪽 높이 - 왼쪽 높이 > 1, 오른쪽 자식 노드 기준에서 또, 오른쪽 높이 > 왼쪽 높이인 상태를 RR상태라고 한다.

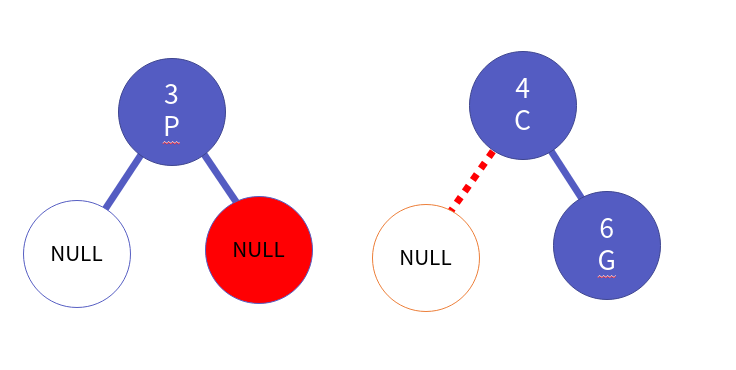

- RR회전은 먼저 부모 노드 p의 오른쪽 자식 노드를, 자식 노드 c의 왼쪽 자식 노드로 바꾼다.

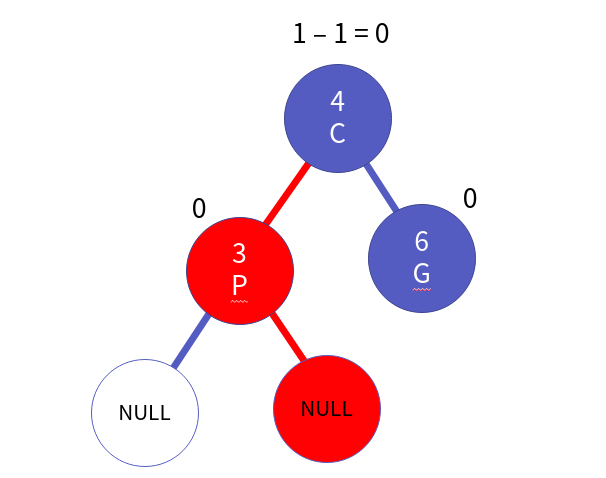

- 자식 노드였던 c의 왼쪽 자식 노드를 부모 노드 p로 하면 균형이 잡히게 된다.
3) LR 회전

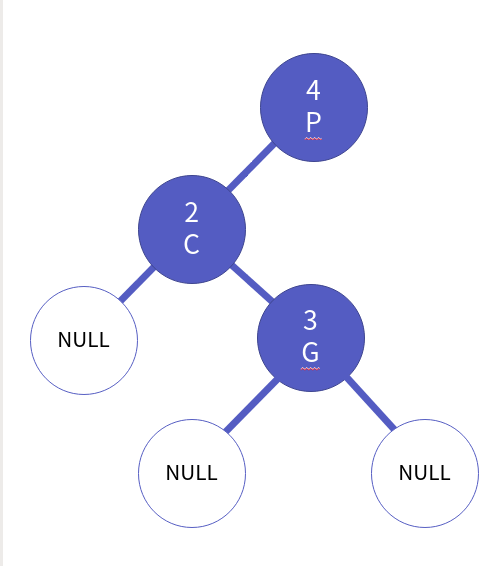

- LR회전은 LR상태에서 발생한다. 루트 노드 기준, 왼쪽 높이 - 오른쪽 높이 > 1, 자식 노드 기준에서 또, 오른쪽 높이 > 왼쪽 높이인 상태를 LR상태라고 한다.

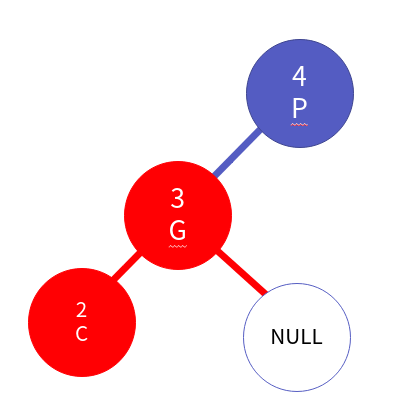

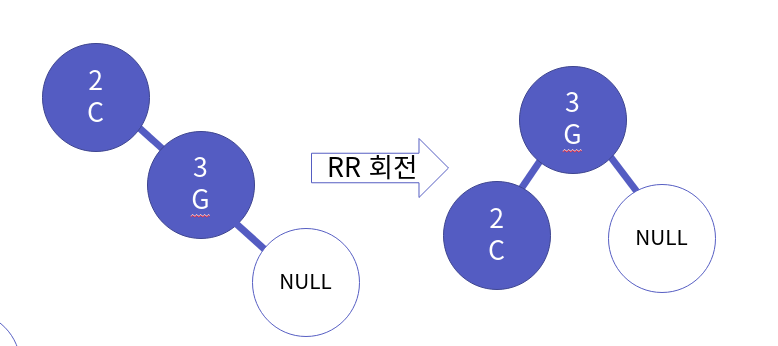

LR 회전은 위의 그림에서 자식 노드 c에 대해 RR회전을 수행한다.
수행 후 아래의 그림과 같아진다.

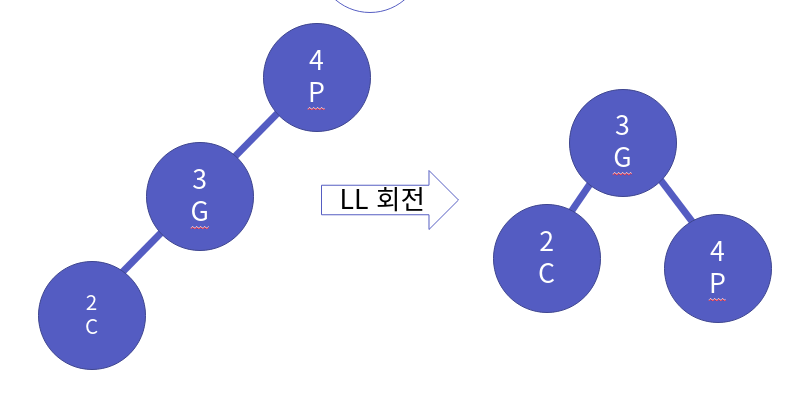

그 후, 부모 노드 p에 대해서 LL회전을 수행한다.

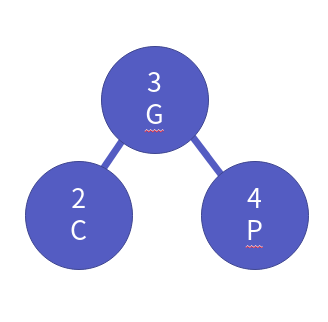

- 결국, LR회전의 결과는 다음과 같아져 균형을 맞추게 된다.

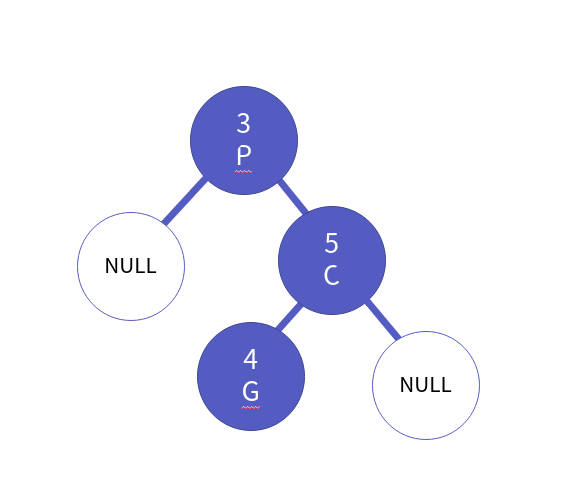

4) RL 회전
- RL회전은 RL 상태에서 발생한다. 루트 노드 기준, 오른쪽 높이 - 왼쪽 높이 > 1, 오른쪽 자식 노드 기준에서 또, 왼쪽 높이 > 오른쪽 높이인 상태를 RL 상태라고 합니다.

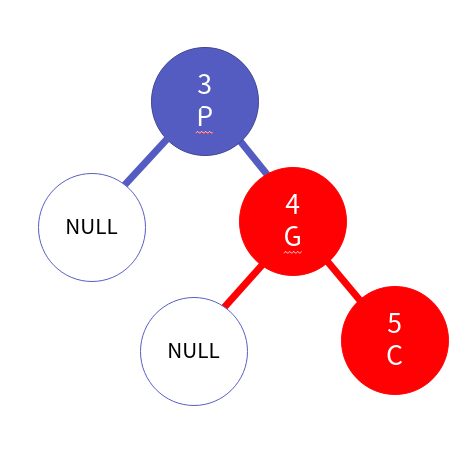

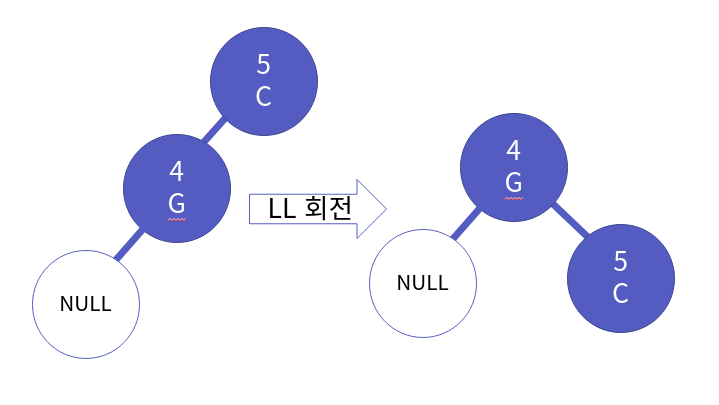

RL 회전은 자식 노드 c에 대해서 LL회전을 수행한다.
수행 후 아래의 그림과 같아진다.

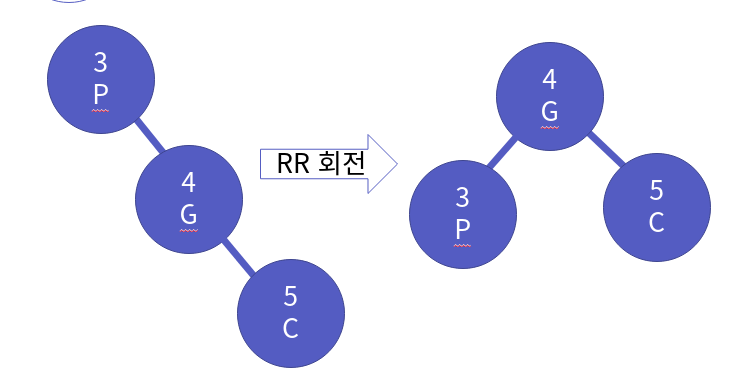

그 후, 부모 노드 p에 대해서 RR회전을 수행한다.

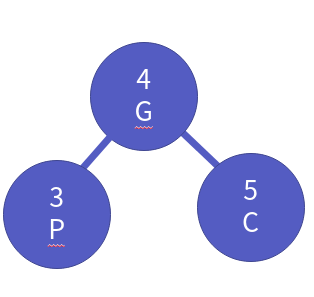

- 결국, RR회전의 결과는 다음과 같아져 균형을 맞추게 된다.
AVL 트리 예제
- https://m.blog.naver.com/PostView.nhn?blogId=dhdh6190&logNo=221062784111&proxyReferer=https:%2F%2Fwww.google.com%2F
AVL트리의 시간 복잡도
|연산|평균|최악| |—–|—–|—–| |공간|O(N)|O(N)| |탐색|O(logN)|O(logN)| |삽입|O(logN)|O(logN)| |삭제|O(logN)|O(logN)|
- red-black트리와 AVL트리의 시간 복잡도는 동일
AVL트리 정리
- ※AVL 트리는 이진 탐색 트리에서 삽입/삭제 연산에, 이런 균형을 잡는 회전을 전 노드에 대해서 재귀적으로 수행하는 과정을 추가하는 트리이다.
Red-Black 트리 vs AVL 트리
- AVL Tree가 red-black Tree보다 빠른 Search를 제공합니다.
- AVL트리는 더욱 엄격한 균형을 이루고 있기 때문이다.
- red-black Tree은 AVL Tree보다 빠른 삽입과 삭제를 제공한다.
- red-black 트리는 상대적으로 느슨한 균형으로 인해 회전이 거의 이루어지지 않기 때문이다.
- red-black Tree는 AVL Tree보다 색깔을 저장하기 위해 더 많은 Space Complexity가 필요
- red-black Tree는 Java의 treeMap과 같이 대부분의 언어의 map, multimap, multiset에 사용되고 있다.
- AVL tree는 검색에 속도가 중요한 Database에 사용되고 있다.
